Текстовые датчики

Текстовый датчик показывает вместо числового значения текст из таблицы соответствия, например «Мало», «Средне» или «Много». Преобразование в текст настраивайте для каждого датчика отдельно в разделе Тарировка датчика.

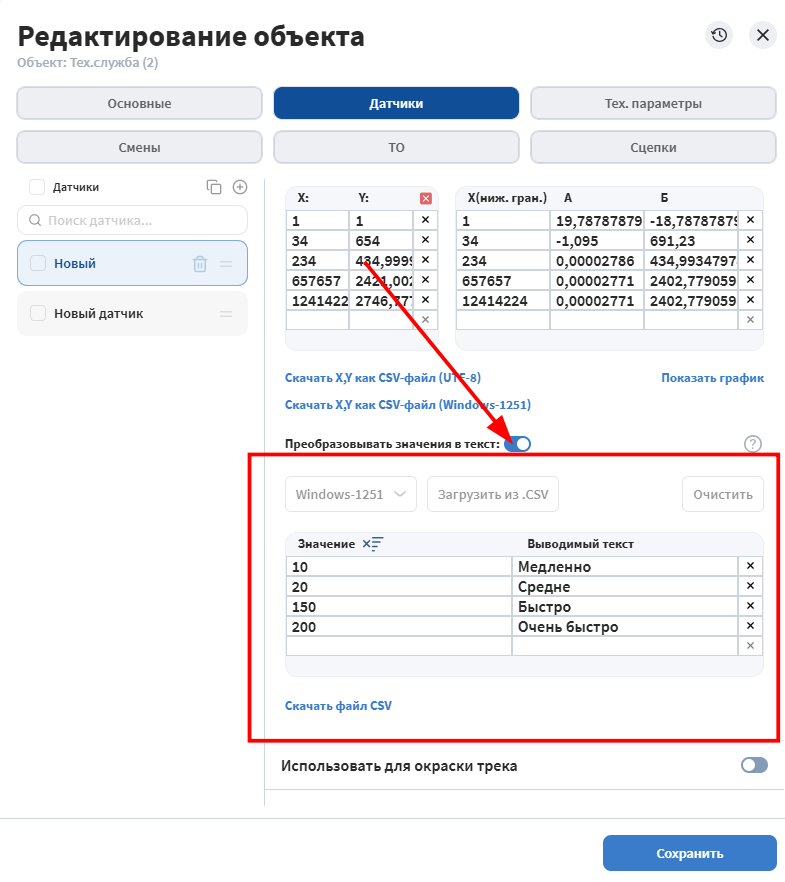

Таблица соответствия значений и текста

Таблица появляется после включения переключателя Преобразовывать значения в текст и состоит из колонок Значение и Выводимый текст. Текст из таблицы отображается вместо значения датчика в мониторинге, отчётах, журнале и подсказках к точкам трека. Если текст для значения не найден, значение отображается числом в скобках.

В таблице всегда есть пустая строка: она появляется автоматически, когда заполнены все обязательные колонки. Удалить можно любую строку, кроме последней пустой.

Числа в колонке Значение не должны повторяться. При вводе одинаковых чисел система подсвечивает красным обе строки и не сохраняет датчик. Когда число становится уникальным, подсветка пропадает.

Подбор текста по диапазону

Без галочки Использовать диапазон текст выводится, только если значение датчика точно совпадает с числом в колонке Значение. С галочкой каждое число в колонке Значение начинает диапазон, который длится до следующего числа. Датчик получает текст ближайшего числа, которое не больше его значения.

Чтобы включить подбор текста по диапазону:

1. Откройте редактирование объекта мониторинга и перейдите на вкладку Датчики.
2. Выберите датчик и в разделе Тарировка датчика включите Преобразовывать значения в текст.
3. Отметьте Использовать диапазон.
4. Заполните таблицу: в колонке Значение укажите начало каждого диапазона.
5. Нажмите Сохранить.

Пример для таблицы 0 — «Мало», 10 — «Средне», 20 — «Много»:

По умолчанию Использовать диапазон выключена. Существующие датчики продолжают выводить текст только при точном совпадении значения.
