Таблица тарировок

На этой странице

Таблица тарировок находится в свойствах каждого датчика и предназначена для преобразования данных, которые приходят в указанном параметре, в значения датчика. Например, абстрактное значение параметра 86 может быть преобразовано в 10,5 литров топлива.

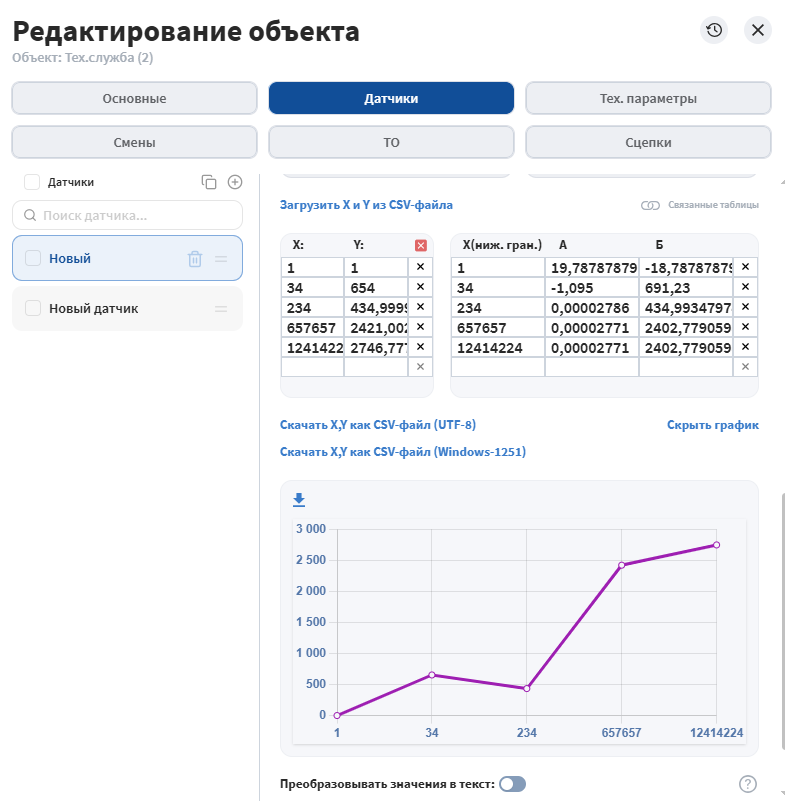

Модуль разделен на две части: справа расположен инструмент, а слева — таблица расчета, состоящая из колонок со значениями X, А и Б. При необходимости результат расчета можно увидеть на графике.

Модуль разделен на две части: справа расположен инструмент, а слева — таблица расчета…

Расчет значений

С помощью таблицы расчета полученные данные пересчитываются согласно уравнению прямой Y = a × X + b, где:

  • X — входное значение, которое приходит от оборудования;
  • Y — выходное значение, которое должно использоваться в отчетах, графиках, и т. д.;
  • a — коэффициент наклона прямой (тангенс угла наклона к оси X, или отношение противолежащего катета к прилежащему);
  • b — смещение прямой по оси Y.

После получения входного значения X оно подставляется в таблицу расчета. Коэффициент a и смещение b рассчитываются автоматически, после чего получается конечное значение Y.

Пары XY

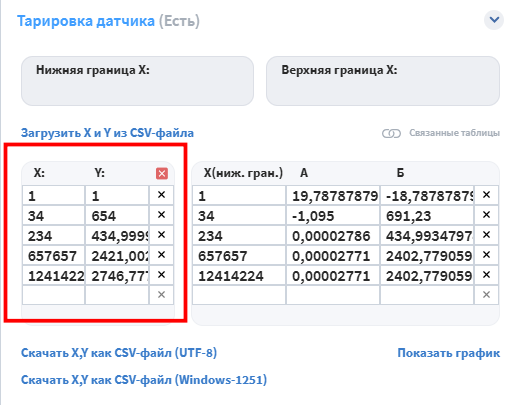

Инструмент Пары XY предназначен для автоматического заполнения таблицы расчета. Его можно использовать, когда тарировка значений датчика выполняется опытным путем. Например, в топливный бак можно заливать разные объемы топлива и снимать показания датчика уровня топлива, которые соответствуют этим объемам.

Инструмент Пары XY предназначен для автоматического заполнения таблицы расчета. Его можно…

Загрузка и выгрузка тарировки

Тарировку можно загрузить из файла CSV или TXT кнопками Загрузить X,Y как CSV-файл (UTF-8) и Загрузить X,Y как CSV-файл (Windows-1251). Кодировку выбирайте по файлу: если после загрузки текст отображается неверно, загрузите файл с другой кодировкой. Кнопка Скачать X,Y как CSV-файл сохраняет заполненную таблицу в файл со столбцами X и Y.

Тарировку можно также вставить из буфера обмена:

  1. Скопируйте два столбца со значениями X и Y, например из Excel или текстового файла.
  2. Нажмите на любую ячейку таблицы Пары XY.
  3. Нажмите Ctrl+V.

Вставленные строки заменяют содержимое таблицы. Значения в строке можно разделять табуляцией, точкой с запятой, запятой или пробелом. Строку заголовков «X;Y» система пропускает.
