Особенности отчетов Заправки, Сливы, Журнал и График

На этой странице

Некоторые отчеты системы мониторинга имеют свои особенности: например, события в объектах можно создать вручную.

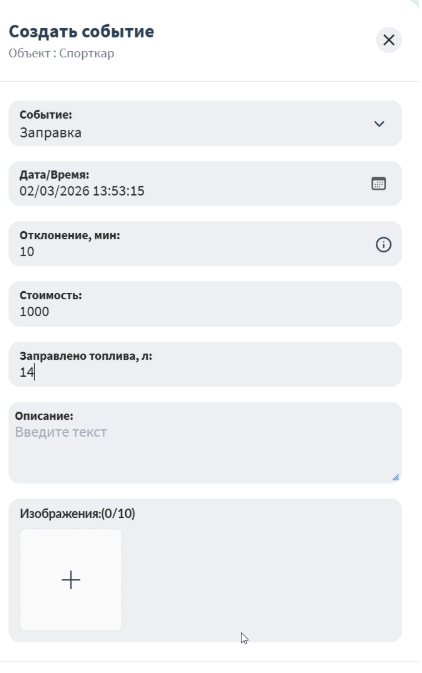

События заправок и сливов, зарегистрированные вручную

В отчетах Заправки и Сливы можно показать объем из событий заправки и слива, созданных вручную. Объем из события выводится в колонке Из событий рядом с объемом, рассчитанным по ДУТ (датчику уровня топлива), и помогает найти расхождения между ними.

Колонка «Из событий» в отчетах Заправки и Сливы

Включение отображения событий

  1. Откройте форму редактирования параметров таблицы Заправки или Сливы.
  2. На вкладке Общее включите Отображать данные из события.
  3. На вкладке Колонки включите колонку Из событий.
  4. Нажмите Сохранить.

Сопоставление события с заправкой или сливом

У каждого события задано Отклонение, мин. Система отнимает и прибавляет это отклонение ко времени события и проверяет, попадает ли в получившийся интервал заправка или слив, найденные по ДУТ:

  • интервал пересекается с заправкой или сливом — объем события выводится в колонке Из событий в строке этой заправки или слива;
  • интервал не пересекается ни с одной заправкой или сливом — событие выводится в отчете отдельной строкой.

В строке заправки или слива, с которой не совпало ни одно событие, колонка Из событий остается пустой.

Строка события без заправки или слива по ДУТ

Строка события стоит в отчете по времени вместе с остальными строками, а итог по колонке Из событий учитывает ее объем.

Колонка Описание
Начало, Конец Время события минус и плюс Отклонение, мин. Если отклонение не задано — время события.
Из событий Объем, указанный в событии.
Нач. знач. топл., Кон. знач. топл., Заправки, Сливы топл. Пусто: по ДУТ в это время заправка или слив не найдены.
Нач. адрес, Кон. адрес Адрес по координатам, указанным в событии.

Примечание. Если на объекте нет датчика топлива, отчет с включенной настройкой Отображать данные из события все равно строится: в нем выводятся только строки событий, колонки по ДУТ в отчет не попадают.

Важно. При группировке по дням или сменам строка события попадает в отчет, только если в интервал события от объекта пришли данные.

Примечание. Если у колонки Из событий задан фильтр по значению, в отчете остаются только строки с объемом из события: заправки и сливы по ДУТ без совпавшего события из отчета пропадают.

Настройки отчетов «Журнал» и «График»

Настройки отчетов Журнал и График отличаются от других таблиц: в них нет колонок, вкладки выгрузки и добавления датчиков, но есть важные особенности.

Журнал

На вкладке Общее вместо стандартных настроек отчета доступны настройки фильтрации сообщений по интервалам.

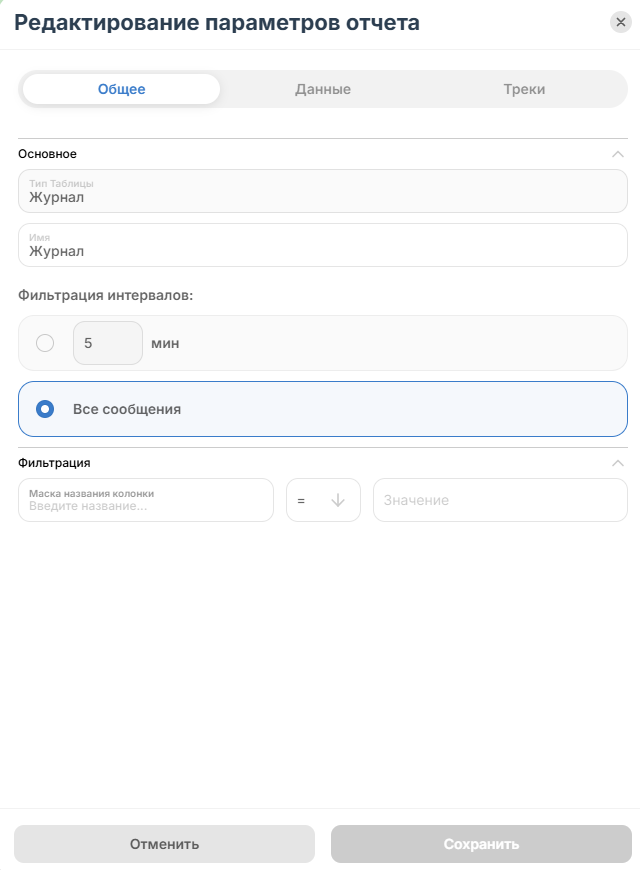

Вкладка «Общее» с настройками фильтрации сообщений

На вкладке Данные можно добавить датчики и параметры, которые будут запрашиваться при построении отчета, а также сделать отчет закрытым.

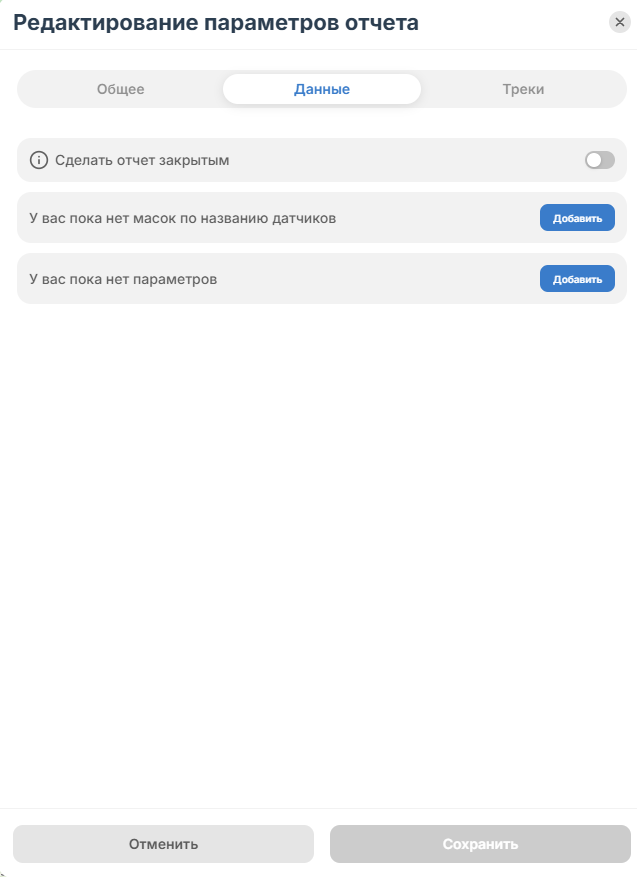

Вкладка «Данные»: выбор датчиков и параметров

Примечание. Если отчет закрыт, при построении в окне отчета нельзя выбрать и запросить дополнительные параметры и датчики.

График

Настройки Графика те же, что у Журнала, но дополнительно можно настроить визуальное отображение поездок, сливов, заправок и остановок объекта.

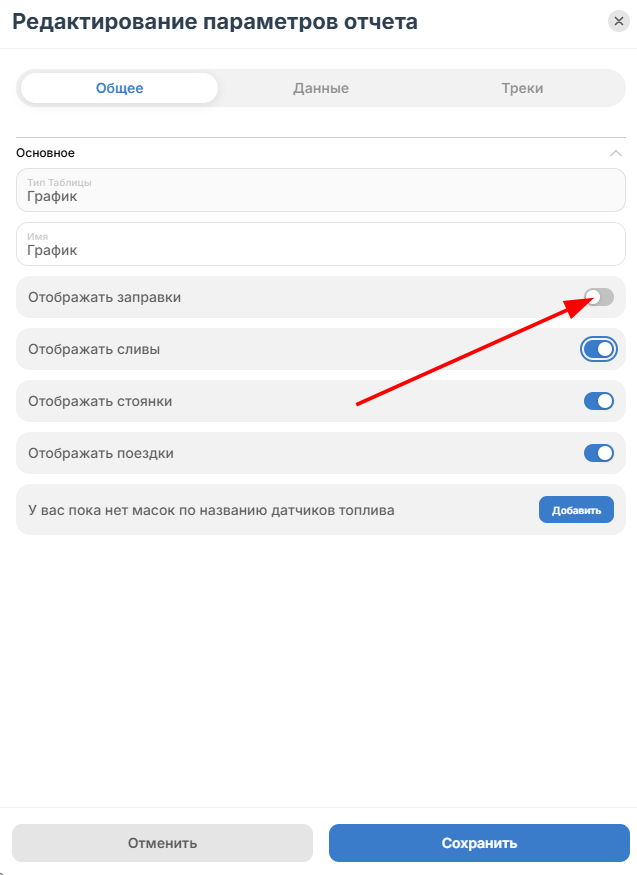

Настройки Графика: визуальное отображение событий

Если включить отображение параметров графика, в отчете появятся иконки выбранных событий.

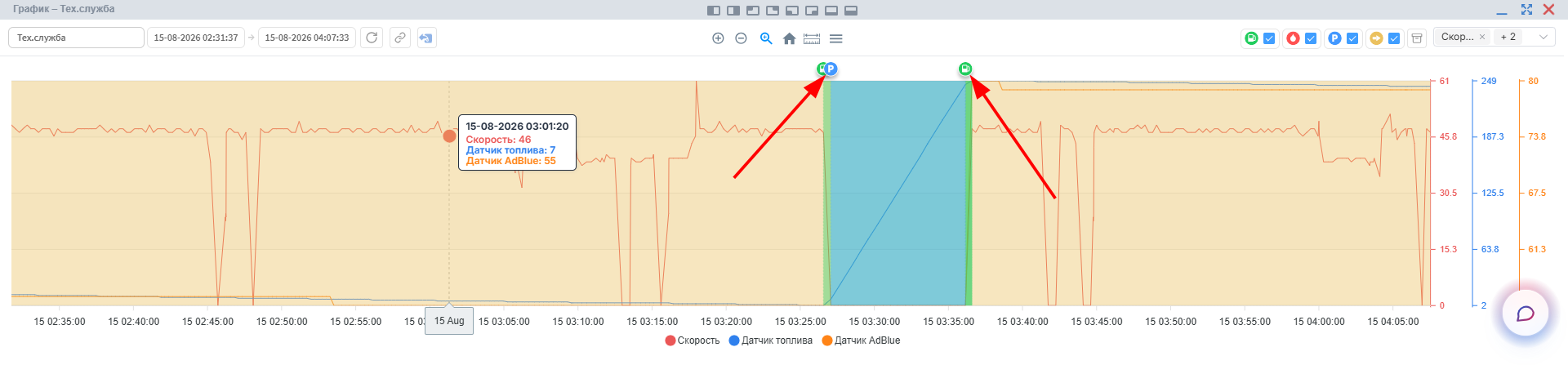

Иконки выбранных событий в отчете
